ユニバーサルボードに組み込む その２

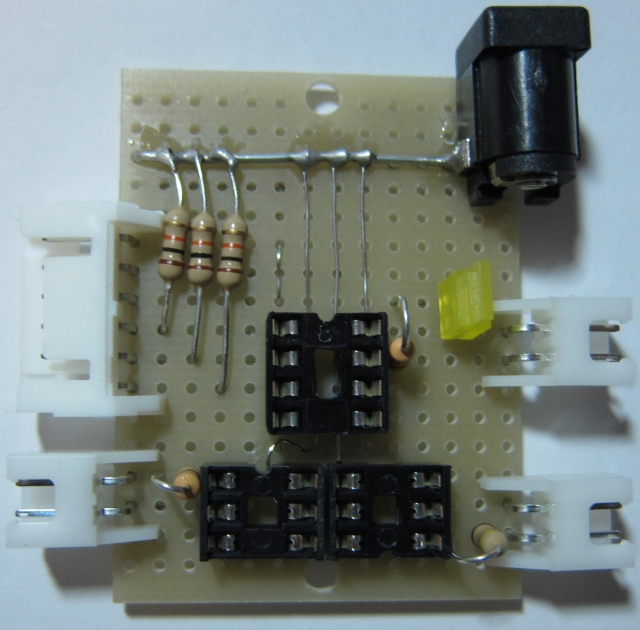

実際のユニバーサルボードにスズメッキ線で配線をし、各パーツをのせました。
目論見通り表面の配線は、ソケットの下を這わせています。

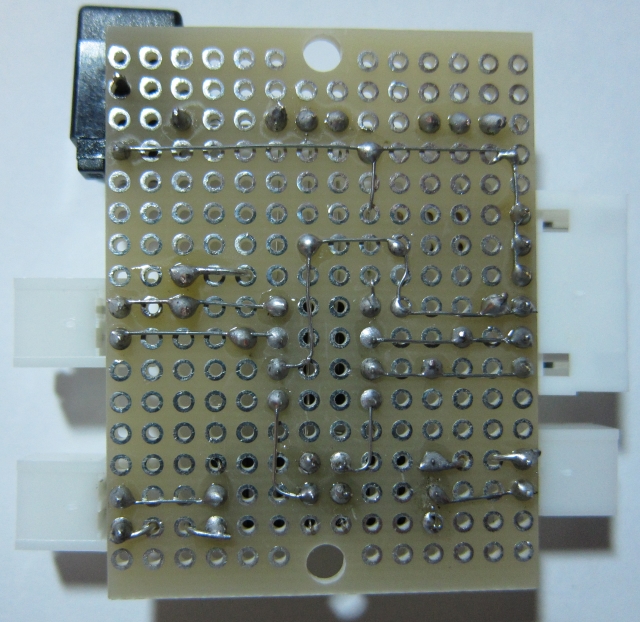

裏面の配線の何とかやりました。
後はよく確認してICなどをのせ、動作確認をする段階です。
あれ？？
表面の配線、間違ってないか？
よくよく見ると、配線の計画を練っている段階で間違えている。
４ピンのフォトカプラのために６ピンのソケットを使ったのが間違いのもとだった。
最小の作業で修正する方法を考えよう。
