PIC 12F615


デジタル調光器に挑戦 (6)

間違いを訂正

先程配線したユニバーサルボードの間違いをどうやって訂正しようかと、その方法を検討したいと思います。
まず、これが前回の計画です。

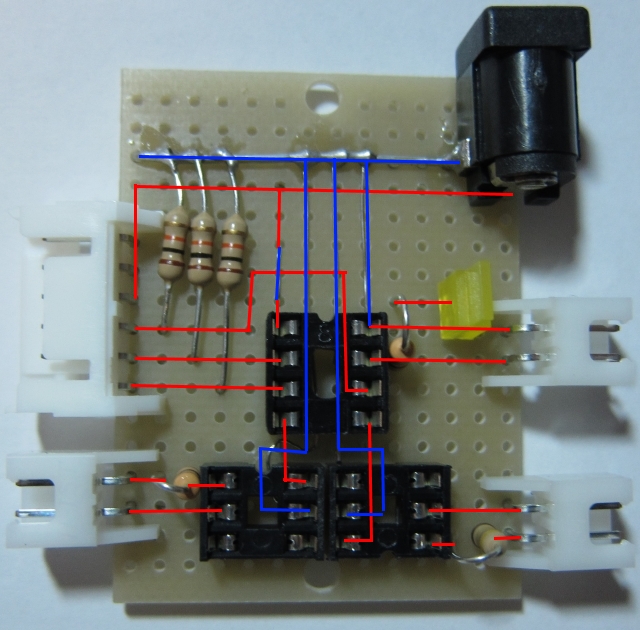

間違った配線計画
右下のソケットの部品の配線がおかしいです。
ここにはフォトカプラを配置する予定ですが、フォトカプラは4ピンのものなんです。この配線計画では、回路が成立していません。
そこで、もう一度回路図を見ながら配線を計画します。
再度計画した結果がこれです。
訂正した配線計画
どうやら間違いは、右下のフォトカプラの部分だけのようです。
これならば、最小限の修正で対処できそうです。
まず、計画をたてます。

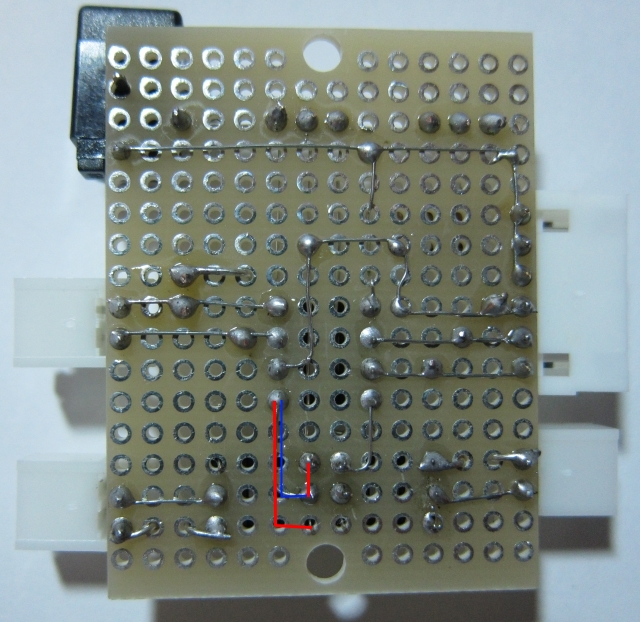

訂正計画
青い部分の配線を取り去って赤い部分の配線を追加します。
修正内容は以上です。
では、作業をしましょう。
